ProLite T1731SR-W1/B1 仕様 | PLT1731SR-W1/B1 | 17型 | モニター・液晶ディスプレイの iiyama

ProLite T1731SR

マーベルブラック

43cm（17型）スタンドタイプタッチパネル液晶ディスプレイ
抵抗膜タッチ方式（RS232C、USB通信のコンボタイプ）
ワイドレンジスタンドで上下の角度調節が自由自在
いたずら防止のメニューロックモード搭載
DVI-D端子、D-Subミニ15ピンの2系統入力
J-MossやRoHS 6物質閾値以下に対応（除外項目を除く）

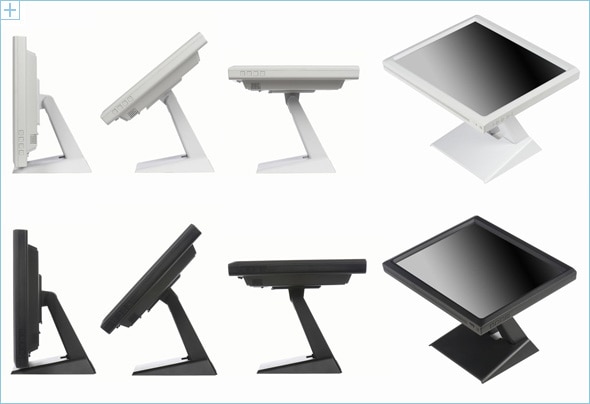

iiyamaカラーの2色　ピュアホワイトとマーベルブラック
メーカー希望小売価格(税別)：オープン価格

抵抗膜方式タッチパネルを採用
タッチすることによる電位の変動を検出する5線式抵抗膜方式タッチパネルを採用しております。高いコストパフォーマンスや低消費電力、連続的検知が可能など信頼性に優れております。また、指だけでなく手袋やタッチペン等でも操作することができる汎用性の高い方式となります。抵抗膜方式は、耐久性・信頼性に優れ、高いコストパフォーマンス・低消費電力が特徴です。また、人間の指だけでなくタッチペン等でも操作することができる汎用性の高い方式です。

抵抗膜方式タッチパネルを採用

タッチすることによる電位の変動を検出する5線式抵抗膜方式タッチパネルを採用しております。高いコストパフォーマンスや低消費電力、連続的検知が可能など信頼性に優れております。また、指だけでなく手袋やタッチペン等でも操作することができる汎用性の高い方式となります。

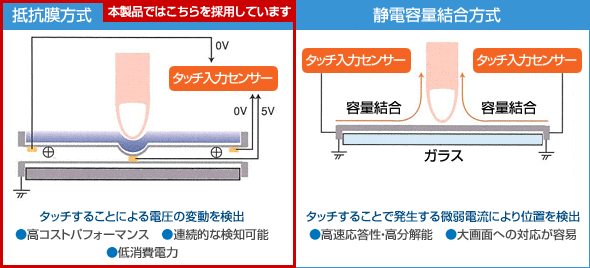

タッチ方式図

抵抗膜方式は、耐久性・信頼性に優れ、高いコストパフォーマンス・低消費電力が特徴です。また、人間の指だけでなくタッチペン等でも操作することができる汎用性の高い方式です。

ワイドレンジスタンド搭載

さまざまな設置環境に合わせて角度調整が出来るワイドレンジ（-5～90度可変）チルトスタンドを採用しております。また重厚なスタンドによりタッチを押した時の不安定感を無くし、強度と安定性を向上しました。

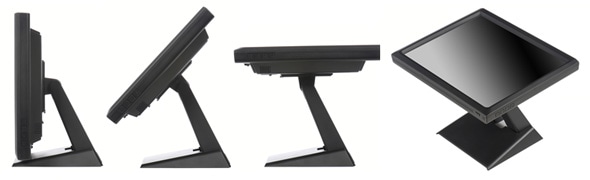

PLT1731SRのワイドレンジスタンド

設置場所などご使用場所に応じてお選び可能

サイズ	型番	解像度	重量	サイズ(幅ｘ高ｘ奥）
15型	PLT1531SR-W1/B1	1024ｘ768	4.8kg	351ｘ306ｘ201
17型	PLT1731SR-W1/B1	1280ｘ1024	5.8kg	387ｘ342ｘ201
19型	PLT1931SR-W1/B1	1280ｘ1024	6.6kg	432ｘ390ｘ218

IP54防塵・防滴規格対応

ディスプレイ本体のフロントベゼル正面は、IP54規格に適合しておりホコリや水の噴霧に対して強いデザイン設計となっております。医療環境や工場環境下等にも用途が広がります。

※屋外などで常時雨水等で常時水が掛かる環境下への設置はできませんのでご注意ください。

IP値とは？・・: International Protectionの略で、電気製品の筐体が、異物の侵入を防ぐ等級を表すものです。固体・液体の侵入物に対する保護の度合いが数字で表され、この数字を見れば製品の保護等級がすぐにわかるようになっています。等級は、IP54 のように表示され、IPは規格の種類、5は固体異物の侵入からの保護、4は液体の浸入に対する保護の等級を表しています。

第1 特性数字	保護等級（最初の数字）
第1 特性数字	説明	定義
X	保護等級規定なし	筺体のテスト未実施
0	保護なし	-
1	直径50mm以上の固体異物に対して保護されている	直径50mmの球体の物体プローブが完全に貫通してはならない
2	直径12.5mm以上の固体異物に対して保護されている	直径12.5mmの球体の物体プローブが完全に貫通してはならない
3	直径2.5mm以上の固体異物に対して保護されている	直径2.5mmの球体の物体プローブが完全に貫通してはならない
4	直径1.0mm以上の固体異物に対して保護されている	直径1.0mmの球体の物体プローブが完全に貫通してはならない
5	粉塵に対して保護されている	粉塵の侵入を完全に妨げないが、機器の適切な作動を妨げたり安全を損なう程の量の粉塵が貫通してはならない
6	防塵	粉塵の侵入が皆無

第2 特性数字	保護等級（最初の数字）
第2 特性数字	説明	定義
X	保護なし	-
0	保護なし	-
1	鉛直に落下する水滴に対して保護されている	鉛直に落下する水滴が有害な影響を及ぼしてはならない
2	エンクロージャを 15度まで傾斜させた場合に、鉛直に落下する水滴に対して保護されている	エンクロージャを鉛直の両側に15度まで傾斜させた場合に鉛直に落下する水滴が有害な影響を及ぼしてはならない
3	噴霧水に対して保護されている	鉛直の両側60度までの角度で噴霧した水が有害な影響を及ぼしてはならない
4	はねかけ水に対して保護されている	任意の角度からエンクロージャに対してはねかけた水が、有害な影響を及ぼしてはならない
5	噴射水に対して保護されている	任意の角度からエンクロージャに対して噴射した水が、有害な影響を及ぼしてはならない
6	強力噴射水に対して保護されている	任意の角度からエンクロージャに対して強力噴射した水が、有害な影響を及ぼしてはならない
7	水中への一時的投入に対して保護されている	標準化された圧力と時間の条件下でエンクロージャを水中へ一時的投入した場合に有害な影響を及ぼしてはならない
8	水中への連続投入に対して保護されている	製造者と使用者との間で合意された、数字7に対するものより厳しい条件下でエンクロージャを水中へ一時的投入した場合に有害な影響を及ぼしてはならない

コンボタイプのデュアルタッチインターフェース方式
タッチパネルの通信方式　RS-232C及びUSBの両方をサポートするコンボタイプを標準搭載しました。また、RS-232CケーブルとUSBケーブルの両ケーブルを標準添付しておりますので、ご使用されるPCに左右されることなく、タッチドライバをインストールするだけで簡単にタッチパネルの使用環境が構築できます。

コンボタイプのデュアルタッチインターフェース方式

タッチパネルの通信方式　RS-232C及びUSBの両方をサポートするコンボタイプを標準搭載しました。また、RS-232CケーブルとUSBケーブルの両ケーブルを標準添付しておりますので、ご使用されるPCに左右されることなく、タッチドライバをインストールするだけで簡単にタッチパネルの使用環境が構築できます。

ケーブルカバーとホールで背面もすっきりきれい
背面端子部分にケーブルホルダーとケーブルカバー（ネジ付）、スタンド背面下部分にはケーブルホール穴があるので、お客様と対面式にご使用される場合でもすっきりきれいな環境提供が可能なほか、ケーブルカバーのネジ止めをすれば端子部分のいたずら抜き取り防止として、セキュリティーワイヤーの代用として活用が可能です。また、組み込みなどでも内側でケーブル類がひとまとめに収納ができることによって、組み込み内部のメンテナンス時などに作業効率アップが図れます。【電源内蔵】

ケーブルカバーとホールで背面もすっきりきれい

背面端子部分にケーブルホルダーとケーブルカバー（ネジ付）、スタンド背面下部分にはケーブルホール穴があるので、お客様と対面式にご使用される場合でもすっきりきれいな環境提供が可能なほか、ケーブルカバーのネジ止めをすれば端子部分のいたずら抜き取り防止として、セキュリティーワイヤーの代用として活用が可能です。また、組み込みなどでも内側でケーブル類がひとまとめに収納ができることによって、組み込み内部のメンテナンス時などに作業効率アップが図れます。【電源内蔵】

電源スイッチ、OSDメニューをロックモードでいたずら防止に
メニューを表示していないときに電源スイッチとサイドにあるメニューボタンを同時に押すことにより電源スイッチON状態とOSDメニュー非表示状態をロックモードで設定できます。受付用や組込み、生産ライン、検索端末等の装置で誤って電源OFFしたり、モニターの調整を変えてしまったりとさまざまな人が触れる環境で大変有効です。

電源スイッチ、OSDメニューをロックモードでいたずら防止に

メニューを表示していないときに電源スイッチとサイドにあるメニューボタンを同時に押すことにより電源スイッチON状態とOSDメニュー非表示状態をロックモードで設定できます。受付用や組込み、生産ライン、検索端末等の装置で誤って電源OFFしたり、モニターの調整を変えてしまったりとさまざまな人が触れる環境で大変有効です。

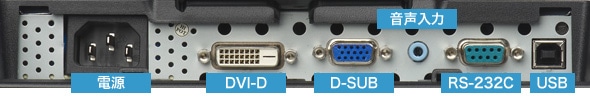

2系統コネクタ装備

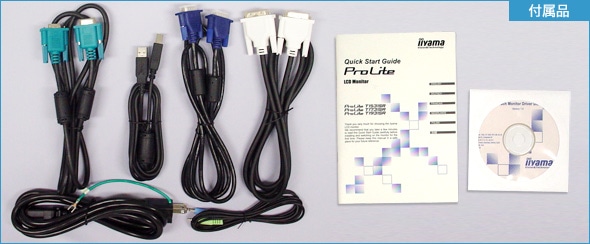

DVI-D端子、D-SUBの2系統入力を装備により、さまざまな使用環境に適しております。また、信号ケーブル以外にタッチパネル通信ケーブル2種類とオーディオケーブルが標準付属され充実しておりますので安心してご使用いただけます。

多彩な画質調整機能

カラー調整
9300	やや青みがかった白
7500	やや黄みがかった白
6500	やや赤みがかった白
5500	やや緑みがかった白
ユーザー	赤	弱すぎる⇒＋強すぎる⇒－
	緑
	青

液晶パネルの表示性能に加え、iiyama独自の多彩な画質調整機能を装備しました。
カラー調整：9300、6500、5500、7500モードの色温度などを予めプリセットしておりますので簡単にご希望の調整ができます。また、ユーザー様側でRGBのカスタム調整も可能です。ご使用用途に応じた色調整が幅広く可能です。

タッチパネルドライバはWindowsR7、Macにもサポート
Windows® XP、Vista、7、Mac OS9、OSX にタッチドライバが対応しております。

2面マルチ画面表示
→ 2面マルチ画面表示（StrechMode）時の「Touch Kit」タッチパネル設定方法 → ATI　FireGL時の設定方法見本

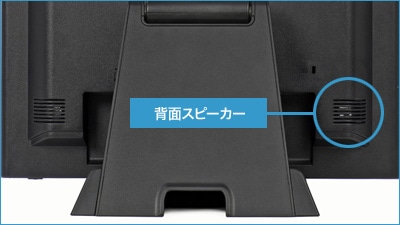

サイドメニューボタンと背面スピーカー

対応信号タイミング

ビデオモード		－	水平周波数 (kHz)	垂直周波数 (Hz)	ドットクロック (MHz)
VESA	VGA	640×480	31.469	59.940	25.175
			37.500	75.000	31.500
			37.861	72.809	31.500
	SVGA	800×600	35.156	56.250	36.000
			37.879	60.317	40.000
			46.875	75.000	49.500
			48.077	72.188	50.000
	XGA	1024×768	48.363	60.004	65.000
			56.476	70.069	75.000
			60.023	75.029	78.750
	SXGA	1280×1024	63.981	60.020	108.000
	SXGA	1280×1024	79.976	75.025	135.000
